Tratamento do Ar
ASPIRAÇÃO DD
As unidades de aspiração DD VENTILBOX, podem incorporar diversos tipos de filtros, e bateria de resistências eléctricas
ESPECIFICAÇÕES TÉCNICAS
- Estrutura: Perfis de alumínio extrudido e cantos em polipropileno
- Painéis: Chapa de aço plastificado, sendo o painel de acesso ao ventilador de fácil desmontagem
- Isolamento: Espuma de poliuretano autoextinguivel revestidos interiormente em chapa de aço galvanizado
- Ventiladores: Centrífugos de dupla ou simples entrada com motor directamente acoplado
- Fixação: O ventilador é apoiado na base da caixa com suportes metálicos e apoios anti vibratórios
- Descarga: Gola em junta flexível, para rápida e fácil substituição do ventilador, e evitar transmissão de vibrações para as condutas
- Pés: Em borracha reguláveis
OUTROS MODELOS
| MODELO | Curva | Motor | V | Rpm | A | Variador | Cond. | |
| Nº | W | CV | Máx. | Veloc. (A) | µF | |||
| VENTILBOX DD 7-7-900 | 1 | 73 | 1/10 | 220 | 900 | 0,7 | 4 | 4 |
| VENTILBOX DD 9-9-900 | 2 | 245 | 1/3 | 220 | 900 | 2,1 | 4 | 8 |
| VENTILBOX DD 10-10-900 | 3 | 245 | 1/3 | 220 | 900 | 2,6 | 4 | 8 |
| VENTILBOX DD 12-9-900 | 4 | 736 | 1 | 220 | 900 | 6 | 10 a 12 | 20 |
| VENTILBOX DD 12-9-900 T | 5 | 1380 | 1,5 | 380 | 900 | 3,6 | — | — |
| VENTILBOX DD 12-12-900 | 6 | 736 | 1 | 220 | 900 | 6,2 | 4 | 20 |
| VENTILBOX DD 12-12-900 T | 7 | 1380 | 1,5 | 380 | 900 | 3,6 | — | — |
| VENTILBOX DD 7-7-1400 | 8 | 147 | 1/5 | 220 | 1400 | 1,65 | 4 | 6,3 |
| VENTILBOX DD 9-9-1400 | 9 | 600 | 3/3 | 220 | 1400 | 4,1 | 6 a 10 | 16 |
| VENTILBOX DD 10-10-1400 | 10 | 600 | 3/4 | 220 | 1400 | 5,9 | 10 | 16 |

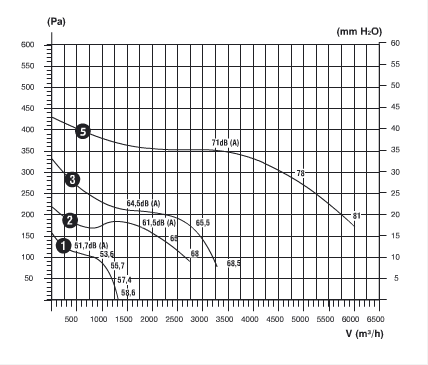

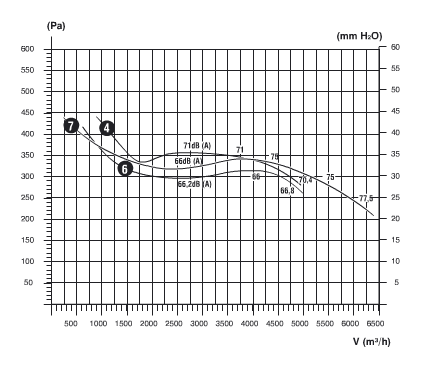

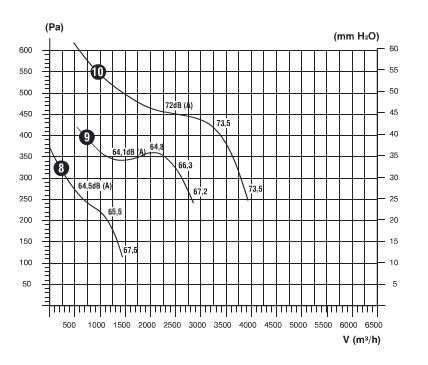

Clique sobre o nome do ventilador para consultar gráfico da curva correspondente
OUTROS MODELOS
| DIMENSÕES | ||||||||
| MODELO | Caixa | A | B | C | D | E | F | GØ |
| DD 7-7-900 | VB1 DD | 450 | 450 | 450 | 235 | 215 | 30 | 250 |
| DD 7-7-1400 | VB1 DD | 450 | 450 | 450 | 235 | 215 | 30 | 250 |
| DD 9-9-900 | VB3 DD | 550 | 550 | 550 | 305 | 265 | 30 | 350 |
| DD 9-9-1400 | VB3 DD | 550 | 550 | 550 | 305 | 265 | 30 | 350 |
| DD1010-900 | VB5 DD | 600 | 600 | 600 | 340 | 295 | 30 | 400 |
| DD 10-10-1400 | VB5 DD | 600 | 600 | 600 | 340 | 295 | 30 | 400 |
| DD 12-9-900 | VB6 DD | 700 | 600 | 700 | 315 | 345 | 30 | 450 |
| DD 12-12-900 | VB7 DD | 700 | 700 | 700 | 405 | 345 | 30 | 450 |
